概述：

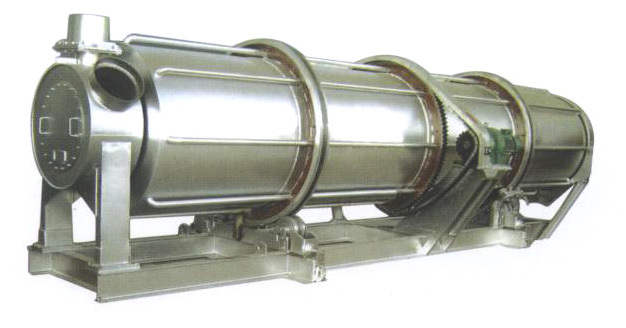

GTL系列滾筒冷渣機是适應流化床鍋爐向大容量方向發展的要求而設計開發的。它由百葉式傳熱滾筒、進渣裝置、出渣裝置、轉動機構、冷卻水系統和電控裝置等組成。用于流化床及沸騰床鍋爐的熱渣冷卻。
結構特點：
GTL系列冷渣機的突出特點是：
傳熱效率高，排渣溫度适應範圍大（40℃~150℃）；冷卻水排出管在筒外而滾筒安全可靠和便于維修；進渣管通徑大而不堵塞，進渣密封完善且其磨損件更換方便；變頻調速實現出力自動跟蹤鍋爐渣量；有冷卻水超溫報警、斷水停車（并報警）、超壓洩放等安全保護。
主要技術參數：
冷渣機的具體型号是：GTL-nxL左（或右）。其中n是出力（th），L是進出口距離（mm），左表示左形。右表示右型。

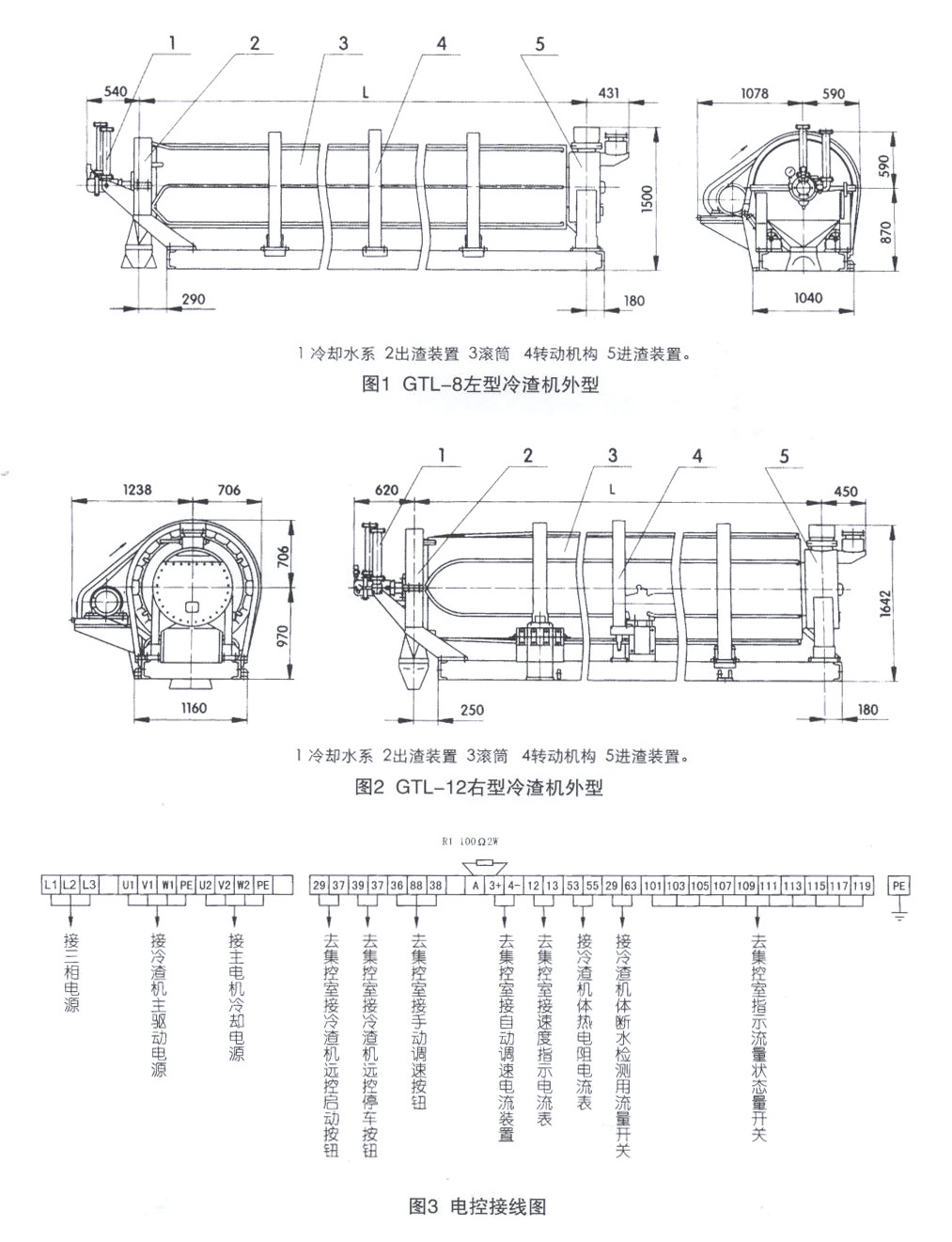

按驅動電機據位置（見圖1）區分，冷渣機有方型和右型；面對冷渣機出口看，電機在左側者爲左型，在右側者爲右型。
冷卻介質以水爲主，水壓不大于2.5MPa，最宜軟化水（允許出水溫度高達90℃）。若采用一般工業用水，則應控制出水溫度小于60度，出水溫度較高時，需定期除垢。
冷卻水量：每噸渣冷卻水量W随進出渣溫差（T1-T2）、進出水溫差（t也-tt）變化而相應增減。可按如下公式計算：W=0.24（T1-T2）÷（te-tt），單位m3水渣風冷管DN200通常接于電除塵器入口，可保持筒體内的負壓，防止灰塵外滋污染。
鍋爐排渣管可直接插入冷渣機進渣漏鬥，其間隙用耐高溫玻璃纖維或石棉繩塞緊。

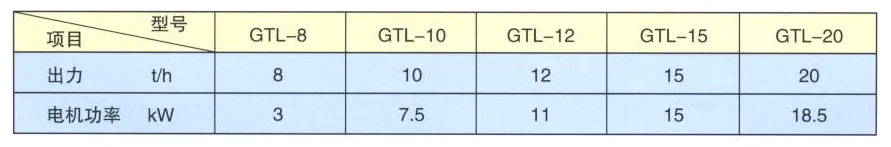

冷渣機長度通常與其出力、出渣溫度和爐底布置空間有關。當無特别要求時，其長度等數據見下表。
安裝說明：
冷渣機平置于承載力不小于600kgf/m2的地面上，不需地腳螺栓，隻需在冷渣機底座四角處地面設預埋鐵，待冷渣機就位後在預埋鐵上電焊防止水平移動的擋鐵。
當需高出地面安裝時，可在地面以上澆築兩條縱向，或四條橫向C30素混凝土條形基礎。當左右兩型冷渣機并排貼近布置時，爲便于檢修與調試，應使其驅動電機在外側，即左型冷渣機放置在左側，右型冷渣機放置在右側。
其它：
冷渣機的電控接線見圖3。本公司可成套供應自冷渣機至渣倉裝車的全套設備。
